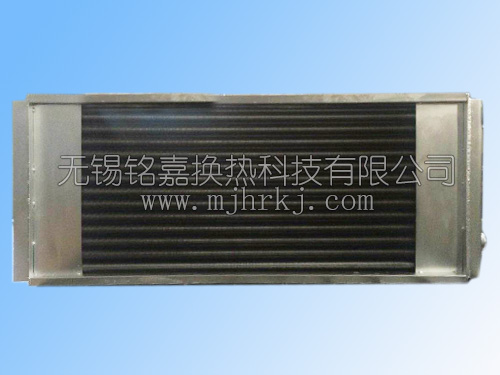

SRZ空氣熱交換器

我廠生產的SRZ型螺旋翅片式散熱器，是在熱風裝置中作為加熱空氣用的空氣加熱器，是熱風裝置中的主要設備。

散熱器采用熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3-8公斤/平方厘米，熱水溫度可在130-70℃左右。

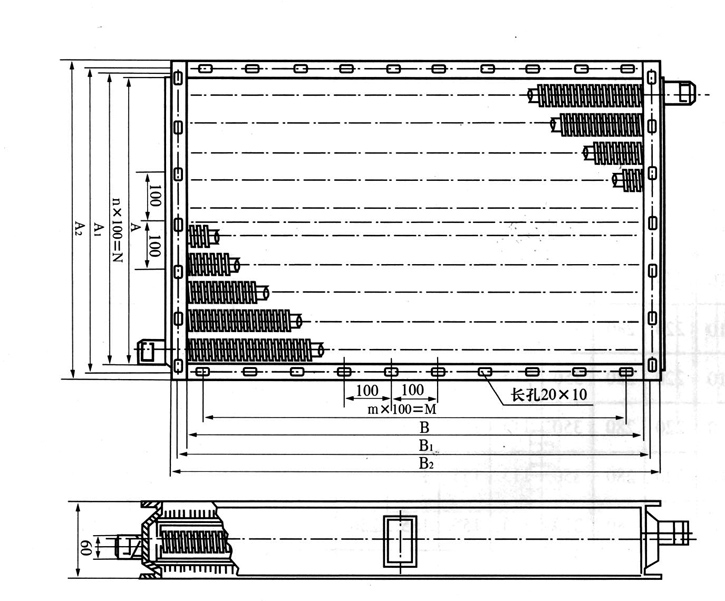

SRZ型散熱器主要由順空氣流向的三排叉排列螺旋翅片管束組成，散熱器翅片管束的加工工藝是把0.5╳16毫米的鋼帶用機械繞片方法，繞在21毫米無縫鋼管上，然后進行熱鍍鋅。散熱翅片與散熱管接觸面廣而緊，傳熱性能良好，穩定，并且耐外腐蝕。蒸汽或熱水經鋼管管內，熱量通過繞在鋼管上的翅片傳給經過片間的空氣，達到加熱空氣的作用。

SRZ型散熱器根據放熱量能力的大小，分為大（D）、中（Z）、小（X）三種類型。

散熱器按散熱翅片片距S分：

D  (S=5毫米)

Z  (S=6毫米)

X  (S=8毫米)

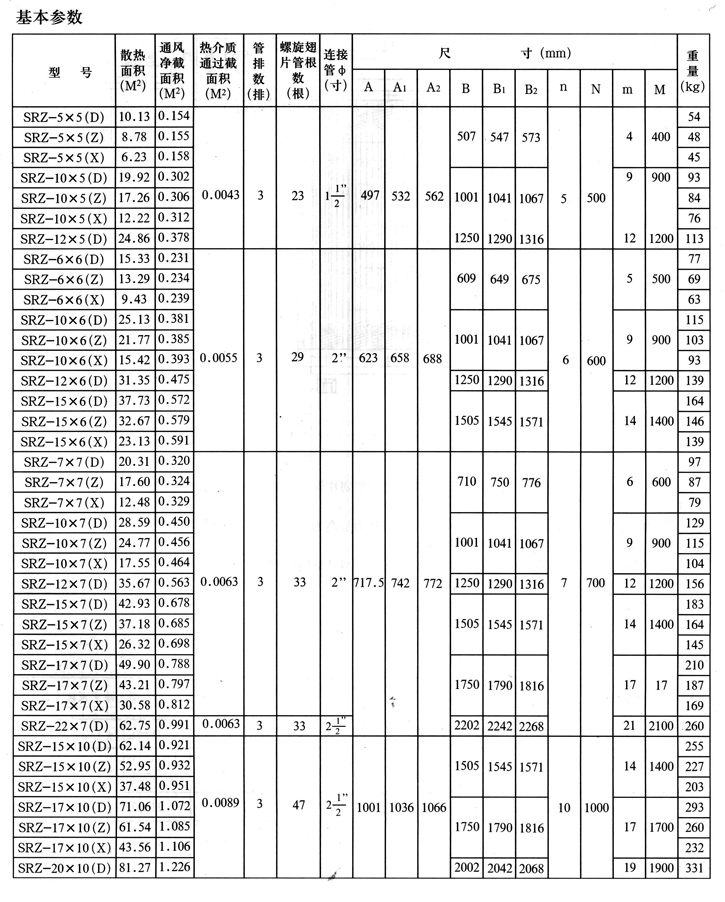

三種共三十八個規格。

型號規格示列說明：SRZ型螺旋翅片散熱器的型號規格由二組數學和漢語拼音字母組合表示。

第一組——由三個字母表示其型號。（散），（繞），（系列代號）

第二組——用以表示散熱器的規格。前面數字表示散熱器通風正截面長和寬尺寸分米數的化整（兩數字用“×”號相隔）。后用拼音字母表示類型。

例題：SRZ-15×10D。即表示一臺SRZ型繞片式散熱器，其通風正截面的長為1505毫米，寬1001毫米，大型，片距為5毫米。
